9、屋頂通風器

作者：admin 發布日期：2011/12/29 10:19:16 點擊：6064

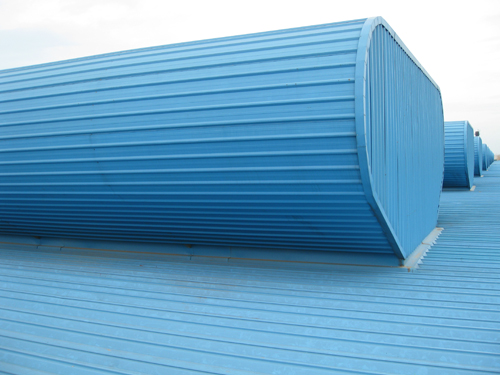

圓弧型屋頂自然通風器

一、型號說明
   例：WZT — Y — 15
   WZT——屋頂自然通風器
   Y——--圓弧型
   15——-喉口寬度

二、選型簡介

屋頂通風器選型可按“每米長度排風量表”確定，也可按公式計算選擇。屋頂通風器喉口寬A分別為1.5m、2.0m、2.5m、3.0m、4.0m、5.0m、六種規格，長度L按用戶要求加工制作。選取時應根據廠房高度、進排風溫差、通風量等綜合素計算確定；如單排布置不能滿足排風量要求時，可以雙排或多排布置。
1、查表選擇
為了便于用戶選型，在下頁中給出了屋頂通風器的每米長度排風量表，供用戶根據現場情況參照查取，直接確定所需屋頂通風器的規格、長度。
    編制“每米長度排風量表”時僅考慮了以下條件：
    ①排風量僅考慮熱壓作用；
    ②室內工作區溫度按“夏季通風室外計算溫度”+4℃確定
2、公式計算選擇：

由于受構件影響，屋頂通風器喉口空氣流通實際寬度比喉口小0.2m。選型計算公式為：
F= F—--屋頂通風器喉口空氣流通面積F=(B-0.2)L G—--屋頂通風器排風量 g—--重力加速度 ▲h—屋頂通風器頂部距房屋中間高度 ρw—室外空氣密度 ρn—室內空氣平均密度ρn=(ρg+ρp)/2 ρg—工作區空氣密度 ρp—排風空氣密度 ε—-屋頂通風器喉口處局部阻力系數，計算時取值2.16	m² kg/s m/s² m kg/m³ kg/m³ kg/m³ kg/m³

3、性能參數表
屋頂通風器排風量估算值(kg/h.m)(μ=0.84)

型號hp(m)	10	15	20	25	30	40	50	60
Tp-tw=8℃
WZT-Y-15	8336	1028	11789	13180	14437	16645	18639	20418
WZT-Y-20	11114	13612	15718	17573	19250	22193	24852	27224
WZT-Y-25	13893	17014	19647	21966	24062	27741	31065	34030
WZT-Y-30	16672	20418	23576	26359	28874	33290	37278	40836
WZT-Y-40	22228	27224	31435	35146	38499	44386	49704	54448
WZT-Y-50	27785	34030	39294	43932	48124	55483	62130	68060
Tp-tw=10℃
WZT-Y-15	9277	11360	13118	14666	16067	18552	20741	22722
WZT-Y-20	12368	15147	17492	19555	21422	24737	27655	30295
WZT-Y-25	15460	18934	21863	24444	26777	30921	34568	37869
WZT-Y-30	18552	22721	26236	29333	32132	37104	41482	45344
WZT-Y-40	24737	30293	34981	39110	42843	61841	69137	75738
Tp-tw=12℃
WZT-Y-15	10113	12386	14301	15990	17515	20225	22612	24770
WZT-Y-20	13483	16514	19068	21319	23354	26967	30149	33027
WZT-Y-25	16854	20643	23835	26649	29192	33710	37686	41284
WZT-Y-30	20225	24772	28602	311979	35031	40451	45224	49540
WZT-Y-40	26967	33029	38136	42638	46707	53935	60298	66055
WZT-Y-50	33710	41286	47670	53298	58384	67418	75374	82567
Tp-tw=15℃
WZT-Y-15	11226	13749	15876	17751	19445	22452	25703	27450
WZT-Y-20	14969	18332	21168	23668	25925	29936	33471	36665
WZT-Y-25	18722	22916	26460	29585	32407	37420	41838	45830
WZT-Y-30	22454	27499	32345	35501	38890	44903	50285	54996
WZT-Y-40	29888	3665	4236	47335	51852	59872	66941	73329
WZT-Y-50	37422	45830	52920	59170	64814	74840	83677	91661

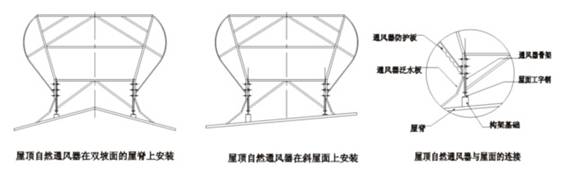

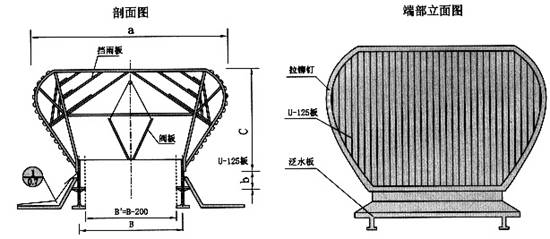

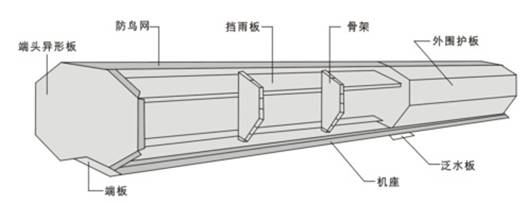

三、構造圖

四、規格型號及外形尺寸表

外形尺寸表

序號	型號	喉口尺寸A(mm)	外形尺寸及重量			電機功率 (kW/6m)
序號	型號	喉口尺寸A(mm)	a(mm)	b+c(mm)	重量(Kg/m)	電機功率 (kW/6m)
1	WZT-Y-15	1500	2700	2200	185	0.37
2	WZT-Y-20	2000	3720	2700	240	0.37
3	WZT-Y-25	2500	4650	2900	295	0.37
4	WZT-Y-30	3000	5270	3100	350	0.55
5	WZT-Y-40	4000	7440	3940	490	0.55
6	WZT-Y-50	5000	9300	4600	630	0.75
